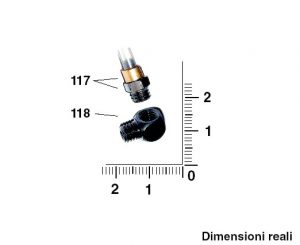

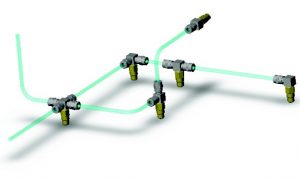

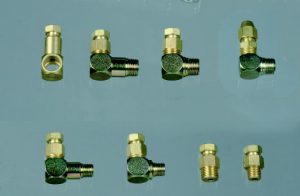

Dosatori a trafilamento per bassa pressione da 0,75-1-2-4-8-16 gocce al minuto – Distributori ripartitori di linea a 2-3-4-5-6 vie – Ripartitore di linea a 3 vie – Dosatori volumetrici per media pressione da 0,03-0,05-0,07-0,10-0,15-0,20 0,25-0,30 cm3 – Raccordo terminale diritto M 3×0,5 M 6×1,0 M 8×1,0 M 10×1,0 e 1/8”G – Raccordo terminale a 90° M 3×0,5 M 6×1,0 M 8×1,0 M 10×1,0 e 1/8”G.
PRODOTTI
DISTRIBUTORI – DOSATORI – RACCORDI

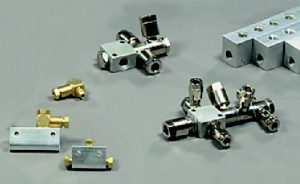

Distributori
Distributore ricavato da barre di estruso in alluminio forato coassiale. Ogni modello presenta entrata ed uscita di linea alle estremità e due fori di fissaggio a parete. Sono disponibili da 2 a 6 vie radiali con passo 14 mm. Il codice identificativo richiama il numero delle vie radiali escluso entrata e uscita.
Distributori ricavati da trafilato in alluminio. Ogni modello presenta entrata e uscita di linea alle estremità e due fori di fissaggio a parete. Sono disponibili da 2 a 6 vie radiali con passo 19 mm. Il codice identificativo richiama il numero delle vie radiali escluso entrata e uscita.
Dosatori
La valvola dosatrice a trafilamento, in bassa pressione, ha la portata determinata in gocce al minuto, il volume di una goccia corrisponde a 33 mm3, la quantità di gocce si definisce portata relativa. La gamma delle portate relative è indicata in tabella. La portata relativa è determinata con i seguenti parametri: olio alla viscosità di 65,5 cSt a 40°C, temperatura di prova 20°C, pressione media di prova 2,7 bar. Modificando anche uno di questi parametri, varia la portata relativa.
Il dosatore volumetrico “Serie Z” a portata fissa è caratterizzato dal fatto che all’ingresso del lubrificante vi è una speciale valvola già Brevetto Italia, USA, Germania, Messico, Canada, Arabia Saudita e che nel contesto generale costruttivo si differenzia per avere la doppia tenuta nelle due fasi di Lavoro e Riposo. Si può così definire “Dosatore Volumetrico a doppia tenuta” a portata fissa in media pressione.
Il dosatore volumetrico “Serie L” a portata fissa si differenzia dal dosatore volumetrico “Serie Z” per la sua compattezza, dimensione ridotta, bloccaggio diretto del tubo Ø4 per l’utilizzo. Ugualmente alla “Serie Z” è caratterizzato dal fatto che all’ingresso del lubrificante vi è una speciale valvola già Brevetto Italia, USA, Germania, Messico, Canada, Arabia Saudita e che nel contesto generale costruttivo si differenzia per avere la doppia tenuta nelle due fasi di Lavoro e Riposo.
Accessori
Il filtro FL BP.81 è costituito da un corpo ed una calotta in alluminio, avvitati tra loro e staffa di fissaggio a parete. All’interno è alloggiata una cartuccia stellare con guarnizione ed elemento filtrante in carta, con grado di filtrazione 10-30 µm.
Il modello FL BP.81 non è provvisto di valvola unidirezionale in quanto tutte le nostre pompe a bassa pressione sonodotate di questo tipo di valvola, non può essere installato su impianti con pompe aventi valvola di rilascio della pressione di linea.
Il filtro FL MPBY.18 è costituito da un corpo superiore, avente valvola By-pass sul condotto d’uscita, ed una calotta in alluminio, avvitati tra loro. Fissaggio a parete con staffa. All’interno è alloggiata una cartuccia stellare con guarnizione ed elemento filtrante in carta, con grado di filtrazione 10-30 µm.
Nella calotta superiore è ricavata una valvola By-pass sul condotto d’uscita/utilizzo avente due valvole unidirezionali contrapposte allo scopo di evitare, il ritorno dell’olio all’interno della cartuccia, il distacco delle particelle di sporco dalla superficie filtrante, nella fase di decompressione della linea principale per il ricaricamento dei dosatori volumetrici.
Tubi in gomma flessibili raccordati alle estremità
Tubi in nylon flessibili SAE 100 R7
Tubi rilsan neutri
Bussole Bloccaggio
Dadi Bloccaggio
